GEOTECHNICAL & FOUNDATION ENGINEERING DESIGN
สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน
หัวข้อในวันนี้จะเกี่ยวข้องกันกับหัวข้อ การออกแบบวิศวกรรมงานดินและฐานราก (GEOTECHNICAL & FOUNDATION ENGINEERING DESIGN หรือ GFE) นะครับ
สืบเนื่องจากที่วันก่อนผมโพสต์เกี่ยวกับเรื่อง การเลือกวิธีในการวางเสาเข็มในโรงสร้างฐานราก F6 และ มีเพื่อนๆ หลายๆ คนสอบถามเข้ามาว่า ประเด็นในเรื่องของความแตกต่างระหว่างแรงอัดตามแนวแกน ค่าสูงสุด กับ ค่าต่ำสุด นั้นมีผลเยอะขนาดไหนในการออกแบบฐานราก ? ดังนั้นวันนี้ผมจึงอยากที่จะขออนุญาตมาพูดถึงหัวข้อนี้ก็แล้วกันนะครับ
เอาง่ายๆ แบบนี้ก็แล้วกันนะครับ หากเรามอง เสาเข็ม ให้เป็น สปริง หนึ่งอัน ซึ่งแน่นอนว่า สปริงจะมีค่าความแข็งแกร่ง (SPRING’S STIFFNESS) เท่ากับ สัดส่วนระหว่าง ค่าของแรง ต่อ ค่าของการเสียรูปที่เกิดขึ้น หรือเขียนในรูปแบบสมการได้ว่า
K = F / ∆ ———- (1)
ซึ่งเอาจากปัญหาข้อที่ผมพูดถึงก็ได้ เพราะ F ก็คือ ค่าของแรง ซึ่งจะมีค่าเท่ากับ 25 T/PILE หรือ 25000 KGF/PILE ส่วน ∆ ก็คือ ค่าของการเสียรูป ซึ่งในกรณีที่เราต้องการที่จะป้องกันมิให้โครงสร้างนั้นเกิดการทรุดตัวที่มีความแตกต่างกัน (DIFFERENTIAL SETTLEMENT) เราก็จะกำหนดให้ระยะการเสียรูปของเสาเข็มนั้นเกิดขึ้นได้มากที่สุดไม่เกิน 25 MM ดังนั้น ค่าความแข็งแกร่งของสปริง จะมีค่าเท่ากับ
K = 25000 / 25
K = 1000 KGF/MM
จากปัญหาทีผมได้นำมาฝากเพื่อนๆ นั้นเราจะทราบค่าความแตกต่างระหว่างแรงอัดตามแนวแกน ค่าสูงสุด กับ ค่าต่ำสุด ในเสเข็มของแต่ละฐานราก หรือ ค่า dF ดังนั้นหากจะทำการคำนวณให้ค่าดังกล่าวมีความสัมพันธ์กันกับค่าความแข็งแกร่งของสปริงก็จะสามารถนำสมการที่ (1) มาเขียนในรูปแบบของสมการใหม่ได้ว่า
K = dF / d∆
d∆ = dF / K ———- (2)
ซึ่งค่า d∆ ในสมการที่ (2) ก็คือ ความแตกต่างระหว่างค่าการทรุดตัวที่เสาเข็มในหนึ่งฐานรากนั้นจะมีนั่นเองนะครับ

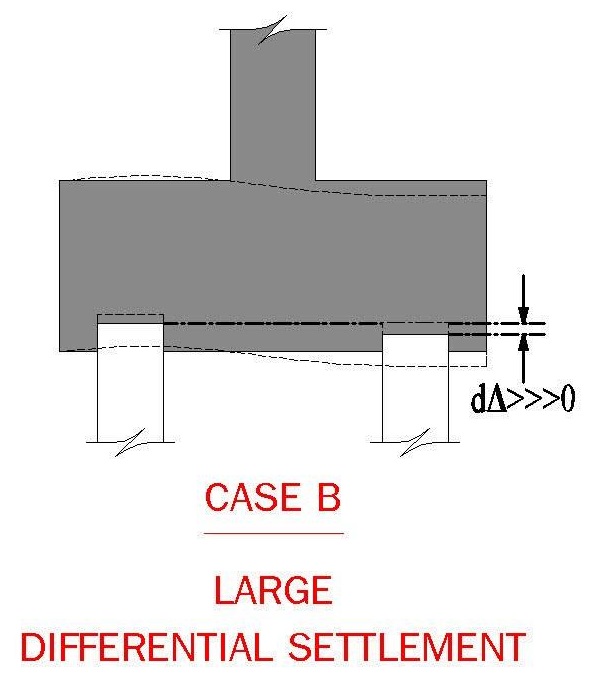

ในฐานราก F6(A) นั้นจะมีค่า dF เท่ากับ 20 T หรือ 20000 KGF ดังนั้น ความแตกต่างระหว่างค่าการทรุดตัวที่เสาเข็มจะมีในหนึ่งฐานราก จะมีค่าเท่ากับ
d∆ = 20000 / 1000
d∆ = 20 MM

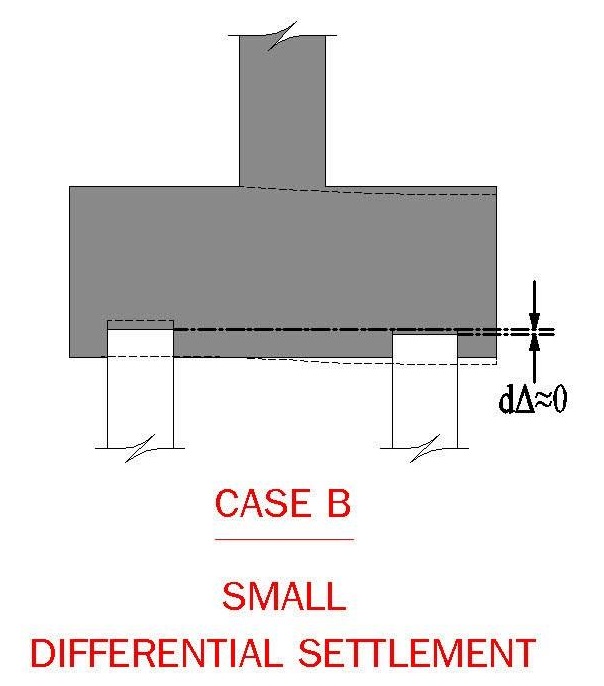

ส่วนฐานราก F6(B) นั้นจะมีค่า dF เท่ากับ 10.48 T หรือ 10480 KGF ดังนั้น ความแตกต่างระหว่างค่าการทรุดตัวที่เสาเข็มจะมีในหนึ่งฐานราก จะมีค่าเท่ากับ
d∆ = 10480 / 1000
d∆ = 10.48 ≈ 10 MM

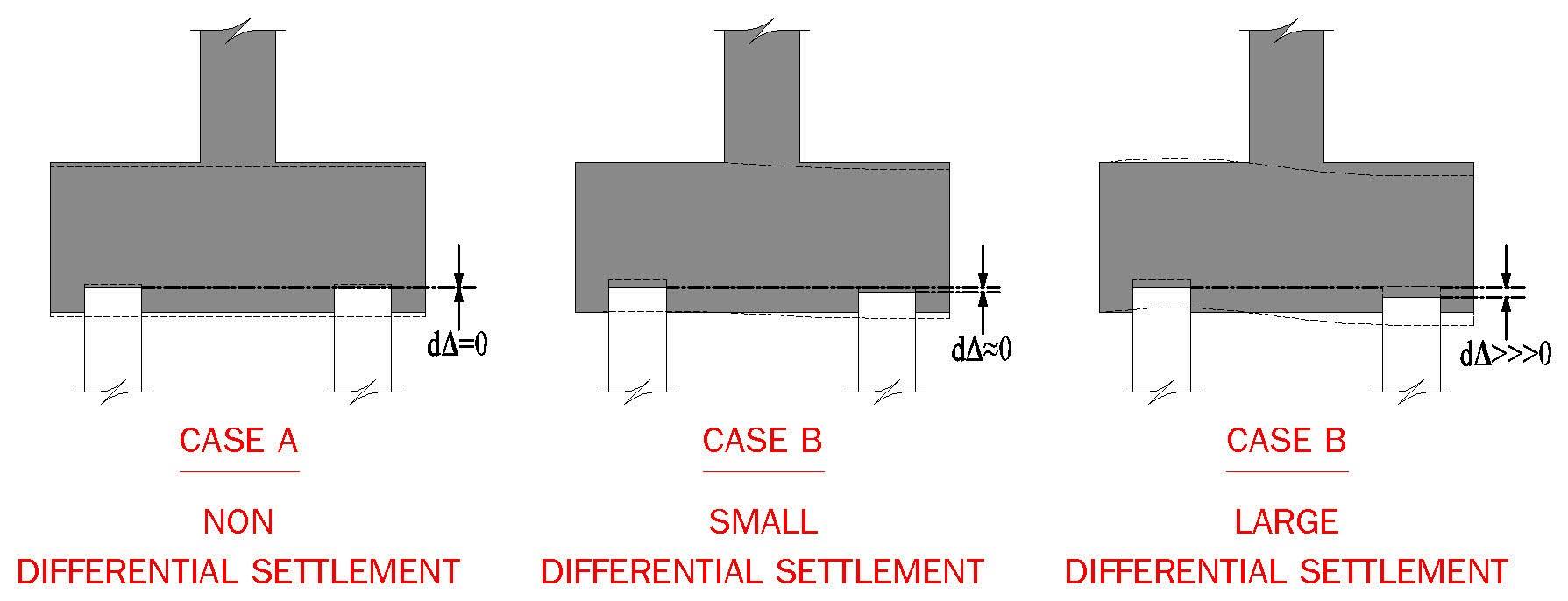

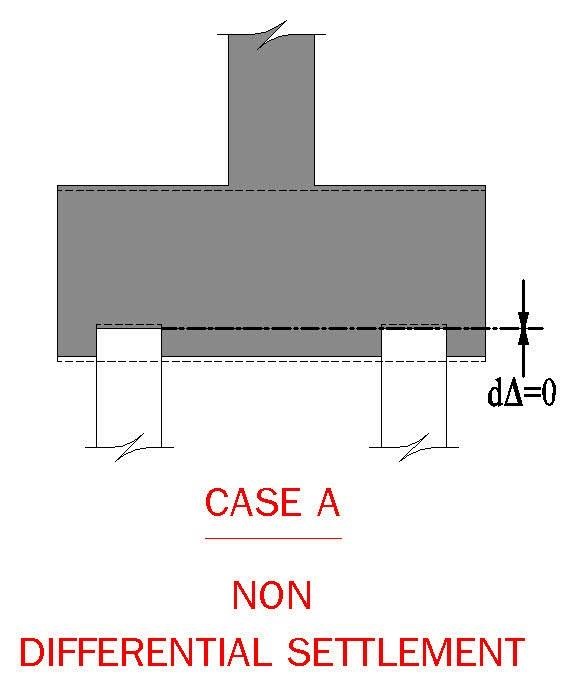

จะเห็นได้ว่า ความแตกต่างระหว่างค่าการทรุดตัวของเสาเข็มในหนึ่งฐานรากของฐานรากทั้งสองนั้นจะมีค่าแตกต่างกันถึงประมาณ 2 เท่า คือ 20 MM หรือ 2 CM ซึ่งจะเป็น 2 เท่าของ 10 MM หรือ 1 CM ซึ่งสำหรับงานวิศวกรรมธรณีเทคนิคแล้วถือได้ว่าค่าๆ นี้เป็นค่าที่มากเอาเรื่องอยู่นะครับ เพราะ สุดท้ายแล้วเรื่องนี้ก็จะถูกโยงกลับมาที่คอนเซ็ปต์ในการออกแบบที่เราจะต้องทำการกำหนดให้คุณสมบัติของฐานรากนั้นควรที่จะมี นั่นก็คือ คุณสมบัติทางด้านพฤติกรรมการเสียรูปในแบบที่เท่าๆ กันหมดทั้งโครงสร้าง (RIGID BODY BEHAVIOR) ซึ่งการเสียรูปในรูปแบบๆ นี้ก็คือ การที่โครงสร้างหนึ่งๆ จะต้องเกิดการเสียรูปไปในปริมาณและทิศทางที่เท่าๆ กัน ดังนั้นถ้าหากว่าเสาเข็มของเรานั้นเกิดค่าการทรุดตัวที่ ไม่เท่ากัน ที่มากๆ เหมือนเช่นในกรณีของ F6(A) แล้วพฤติกรรม คำถามที่น่าสนใจก็คือ โครงสร้างฐานรากของเรานั้นจะยังคงมีพฤติกรรมที่สอดคล้องกันกับพฤติกรรมข้างต้นอยู่หรือไม่ ?
เราควรที่จะต้องระลึกอยู่เสมอว่า พฤติกรรมในตอนที่ทำการออกแบบโครงสร้าง นั้นเป็นเช่นไร วิธีในการทำงานก่อสร้าง ก็ควรที่จะต้องมีความสอดคล้องซึ่งกันและกันด้วยเสมอ ดังนั้นเราจะยึดถือเอาตามใจฉัน เอาตามความประหยัด เอาตามความยากหรือง่ายในการก่อสร้าง เพียงอย่างเดียวไม่ได้ เพื่อนๆ ก็ลองนำข้อเท็จจริงเหล่านี้ที่ผมได้ทำการเล่าให้ฟังไปในวันนี้ ไปทำการคิดวิเคราะห์และหาคำตอบกันต่อก็แล้วกันนะครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
