สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน
พบกันอีกเช่นเคยในวันบ่ายจันทร์แบบนี้โดยที่หัวข้อในวันนี้ผมจะมาเฉลยคำตอบในการสอบใบประกอบวิชาชีพในระดับภาคีวิศวกรที่ดำเนินการภายใต้การกำกับดูแลของสภาวิศวกรนะครับ
ในวันนี้จะเป็นข้อสอบในวิชา THEORY OF STRUCTURES นะครับ โดยที่ข้อสอบข้อนี้มีรายละเอียดของถามว่า

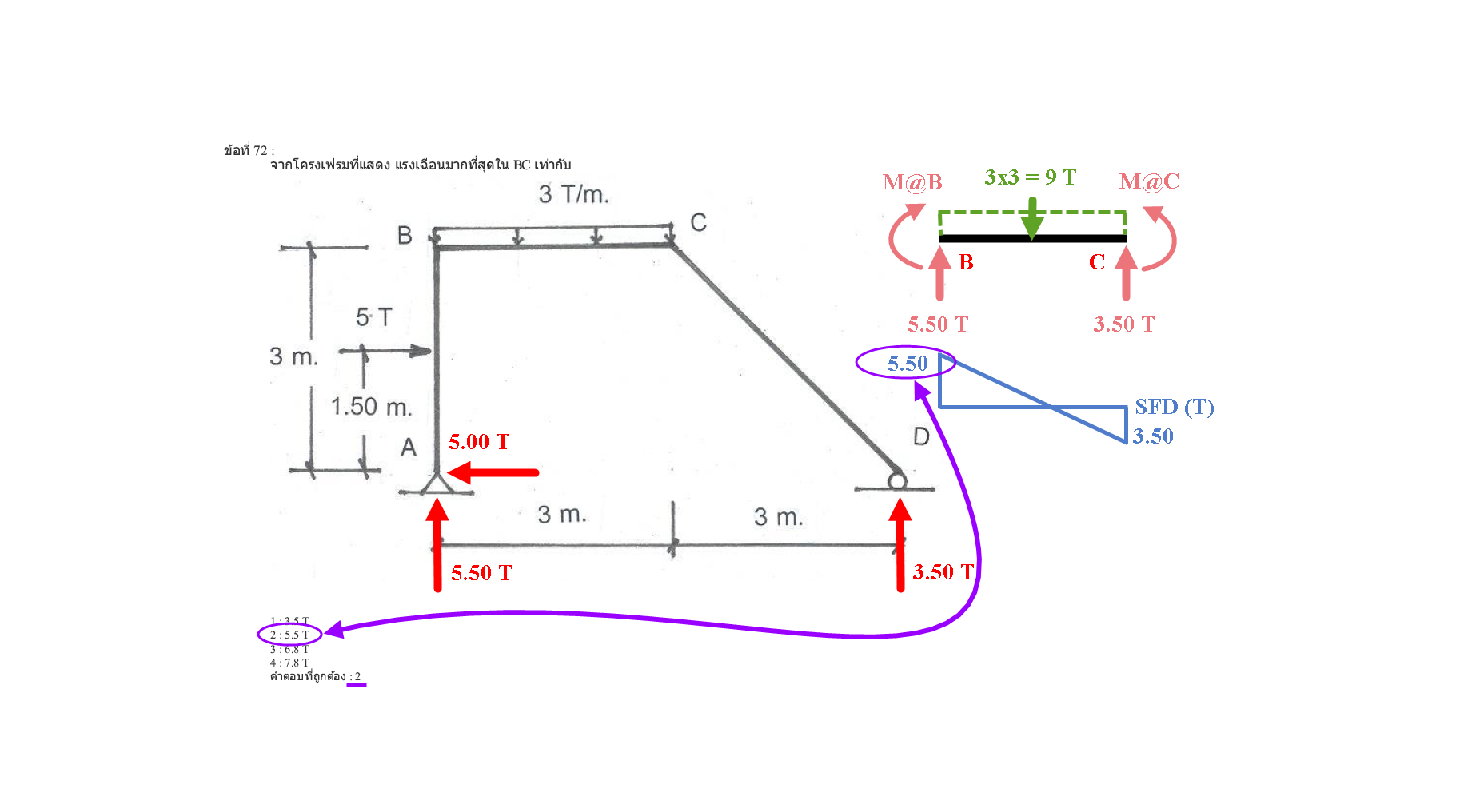

ข้อที่ 72
จากโครงเฟรมที่แสดง แรงเฉือนมากที่สุดใน BC เท่ากับ
เฉลย
เนื่องจากปัญหาในข้อนี้จะสัมพันธ์กันกับปัญหาข้อที่ 71 ที่ผมได้เฉลยไปแล้วเมื่อสัปดาห์ก่อน ดังนั้นวันนี้ผมจะขออนุญาตเท้าความไปถึงข้อมูลที่เราได้จากเมื่อสัปดาห์ที่แล้วนั่นก็คือ ค่าแรงปฏิกิริยาที่จุดรองรับ A และD ซึ่งมีค่าเท่ากับ
H@A = 5.00 TONS
V@A = 5.50 TONS
V@D = 3.50 TONS
โดยหากเราทำการสังเกตดีๆ จะพบว่าในโครงข้อแข็งชุดนอกเหนือไปจากแรงในแนวดิ่งในชิ้นส่วน BC แล้วจะเห็นได้ว่าไม่มีแรงกระทำในแนวดิ่งอื่นๆ อีกเลย ซึ่งนั่นก็แสดงว่าเราจะสามารถทำการเขียนแผนภาพอิสระของแรงภายในชิ้นส่วน BC ออกมาได้เลยเพราะค่าแรงเฉือนในชิ้นส่วนนี้จะมีค่าเท่ากับค่าแรงปฏิกิริยาที่จุดรองรับเลย ดังนั้นค่าแรงภายในแนวดิ่งที่จุด B ก็จะมีค่าเท่ากับค่าแรงปฏิกิริยาที่จุดรองรับ A นั่นก็คือ 5.50 TONS และค่าแรงภายในแนวดิ่งที่จุด C ก็จะมีค่าเท่ากับค่าแรงปฏิกิริยาที่จุดรองรับ D นั่นก็คือ 3.50 TONS
สำหรับการแก้ปัญหาข้อนี้เราไม่จำเป็นที่จะต้องทำการคำนวณหาค่าโมเมนต์ดัดภายในที่จุดต่อ B และ C ซึ่งในขณะนี้ยังถือว่าเป็นตัวที่เรายังไม่ทราบค่าเพราะเราทราบกันดีว่าในการคำนวณหาค่าของแรงเฉือนนั้นจะแยกส่วนอย่างอิสระกับการคำนวณหาค่าโมเมนต์ดัด
ดังนั้นหากเราจะทำการเขียนค่าแผนภูมิแรงเฉือน หรือ ค่า SHEAR FORCE เราก็สามารถที่จะทำได้เลย โดยค่าที่ตำแหน่งต่างๆ ภายในชิ้นส่วน BC นั้นจะมีค่าเท่ากับ
ที่ตำแหน่ง B
SF(B;START) = 0 + 5.50 TONS
SF(B;START) = +5.50 TONS
ระหว่างตำแหน่ง B ถึงตำแหน่ง C
SF(BC) = SF(B;START) – 3×3
SF(BC) = +5.50 – 9.00
SF(BC) = -3.50 TONS
ที่ตำแหน่ง C
SF(C;END) = SF(BC) + 3.50
SF(C;END) = -3.50 + 3.50
SF(C;END) = 0
ดังนั้นคำตอบในข้อนี้ คือ ข้อที่ 2 เท่ากับ 5.50 TONS
ข้อคิดท้ายเฉลย
ข้อสอบข้อนี้มีความต้องการที่จะทดสอบดูว่า วิศวกร ที่เป็นผู้มาทำข้อสอบข้อนี้จะมี ไหวพริบ และ ความรู้ เกี่ยวกับ ระบบของโครงสร้างโครงข้อแข็ง มาก หรือ น้อย เพียงใดนะครับ
ข้อแนะนำท้ายเฉลย
หากผมจะให้คำแนะนำในการทำข้อสอบข้อนี้ ผมคิดว่าน้องๆ ไม่ควรที่จะเสียเวลาสำหรับคำถามข้อนี้มากกว่า 5 นาทีนะครับ มิเช่นนั้นอาจจะทำข้อสอบโดยรวมทั้งหมดไม่ทันได้นะครับ
ยังไงผมก็ขอเป็นกำลังใจให้น้องๆ วิศวกรทุกๆ คนที่กำลังเตรียมตัวที่จะสอบใบประกอบวิชาชีพทุกๆ คนด้วยนะครับ และ หากน้องๆ ท่านใดมีคำถามเกี่ยวกับข้อสอบใบประกอบวิชาชีพที่อาจจะยัง ติดขัด หรือ อาจจะไม่ทราบถึงหลักในการคำนวณ ผมก็ขอรบกวนให้ทำการแจ้งเข้ามาที่เพจได้เลยนะครับ ผมจะค่อยๆ ทำการทยอยนำมาเฉลยและตอบให้แก่น้องๆ ทุกๆ คนต่อไปครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
