สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน
วันนี้ผมจะขออนุญาตมาทำการโพสต์และแชร์ความรู้เกี่ยวกับเรื่อง ความรู้ทางด้านงานออกแบบที่เกี่ยวข้องกันกับการทำงานทางด้านวิศวกรรมโครงสร้างที่อยู่ เหนือพื้นดินขึ้นมา และ ใต้พื้นดินลงไป มาฝากเพื่อนๆ ทุกคนนะครับ
ก่อนที่จะเริ่มต้นทำการอธิบายถึงหลักในการออกแบบ แผ่นพื้นชนิดวางตัวอยู่บนคาน และ แผ่นพื้นชนิดวางตัวอยู่บนเสา นั้นวันนี้ผมจะขออนุญาตมาทำการกล่าวนำให้เพื่อนๆ ได้มีความรู้พื้นฐานกันสักเล็กน้อยเกี่ยวกับเรื่องชนิดของโครงสร้างที่มีชื่อว่า พื้น นี้กันสักเล็กน้อยก่อนนะครับ
จริงๆ แล้วแผ่นพื้น คสล ก็คือ องค์อาคารที่อยู่ในแนวราบซึ่งจะทำหน้าที่ในการรองรับน้ำหนักใช้สอยต่างๆ ภายในอาคาร โดยที่แผ่นพื้นนั้นๆ อาจจะถูกรองรับด้วยโครงสร้างต่างๆ ได้มากมายหลากหลายชนิดเลยนะครับ เช่น โครงสร้างคาน หรือ ผนังอิฐก่อ หรือ ผนัง คสล หรือ โดยองค์อาคารเหล็ก หรือ โดยเสา หรือ โดยพื้นดิน เป็นต้น ดังนั้นไม่ว่าเราจะใช้อะไรในการรองรับพื้นนั้นๆ เราก็จะใช้ชื่อเรียกระบบโครงสร้างนั้นๆ ว่าเป็นระบบ แผ่นพื้น เหมือนๆ กันทั้งหมดนะครับ

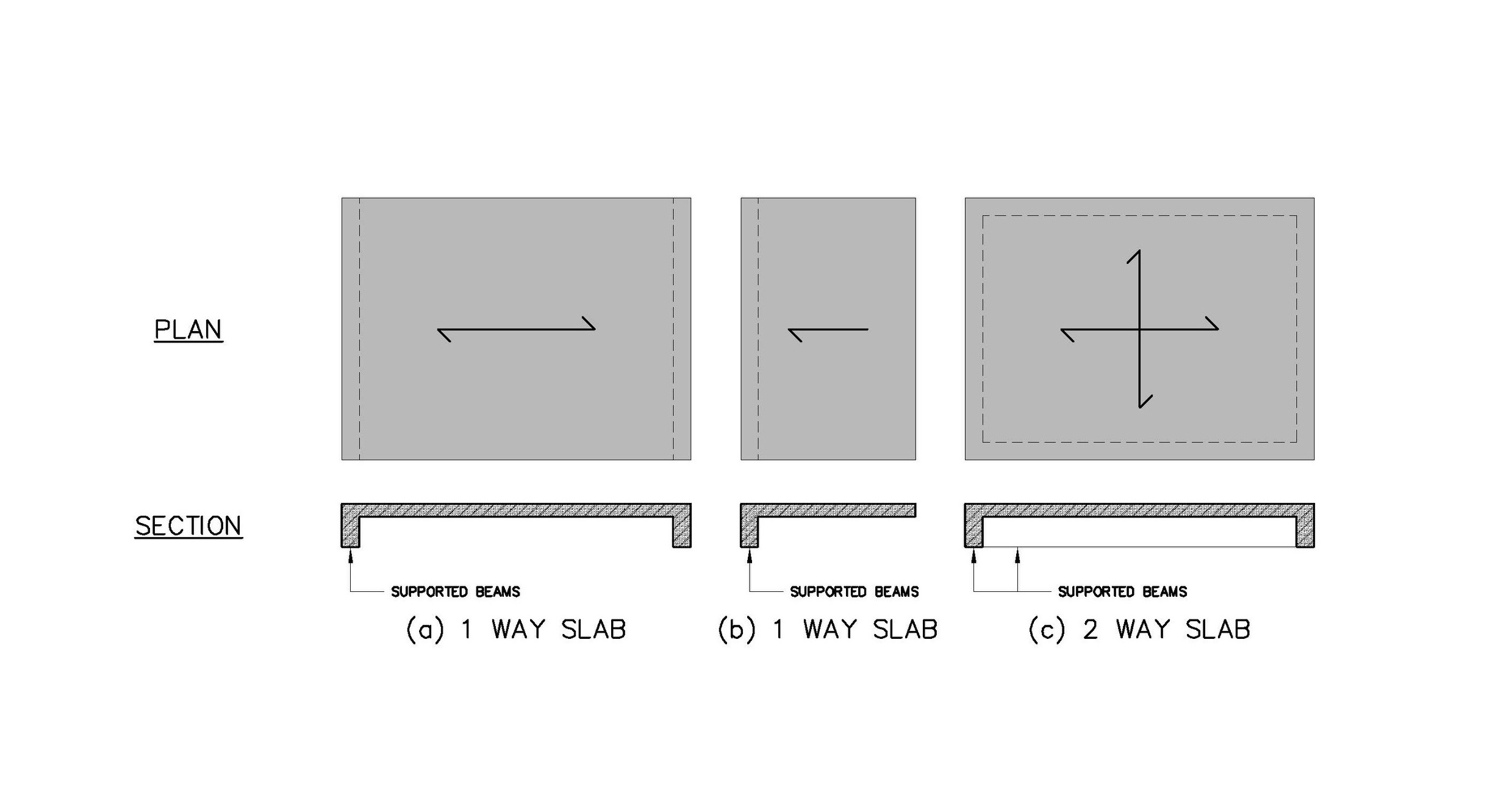

โดยที่แผ่นพื้นดังกล่าวนั้นอาจจะถูกรองรับโดยด้านทั้ง 4 ด้าน หรือ 3 ด้าน หรือ 2 ด้าน หรือน้อยที่สุดคือ 1 ด้านก็ได้ ซึ่งจำนวนด้านของการรองรับแผ่นพื้นนั้นจะเป็นตัวจำแนกทิศทางหลักๆ ในการถ่ายแรงของแผ่นพื้นนั่นเอง ตัวอย่างเช่น ในรูป (a) ซึ่งเป็นแผ่นพื้นที่มีคานรองรับอยู่ใน 2 ทิศทางที่ตรงข้ามกัน แบบนี้เราจะเรียกแผ่นพื้นประเภทนี้ว่า แผ่นพื้นทางเดียว หรือ ONE-WAY SLAB ส่วนในรูป (b) เป็นแผ่นพื้นยื่นหรือ CANTILEVER SLAB ซึ่งจะมีคานรองรับอยู่เพียง 1 ทิศทาง แบบนี้เราจะเรียกแผ่นพื้นประเภทนี้ว่า แผ่นพื้นทางเดียวเช่นกัน สำหรับในรูป (c) ซึ่งเป็นแผ่นพื้นที่มีคานรองรับอยู่ในทั้ง 4 ทิศทาง แบบนี้เราจะเรียกแผ่นพื้นประเภทนี้ว่า แผ่นพื้นสองทาง หรือ TWO-WAY SLAB เป็นต้นนะครับ
ซึ่งสิ่งที่จะเป็นตัวจำแนกทิศทางของการถ่ายแรงต่างๆ ของแผ่นพื้นจริงๆ แล้วก็คือ ค่าความแข็งแกร่ง หรือ STIFFNESS ที่เกิดจากจุดรองรับที่ทำหน้าที่ในการยึดรั้งแผ่นพื้นนั้นๆ นะครับ เช่น สาเหตุที่รูป (a) และ (b) นั้นเป็นแผ่นพื้นทางเดียวก็เพราะค่าความแข็งแกร่งของจุดรองรับนั้นเป็นไปในทิศทางเดียวซึ่งก็คือทิศทางที่มีจุดรองรับอยู่ ส่วนสาเหตุที่รูป (c) นั้นเป็นแผ่นพื้นสองทางก็เพราะค่าความแข็งแกร่งของจุดรองรับนั้นจะมีกระจายตัวอยู่ในทั้ง 2 ทิศทาง ซึ่งก็คือทิศทางที่มีจุดรองรับอยู่นั่นเองครับ เป็นต้นครับ ดังนั้นหากว่าเราบังเอิญไปเจอโครงสร้างแผ่นพื้นที่มีคานรองรับอยู่ ไม่ว่าจะมีคานรองรับอยู่กี่ด้านก็ตาม หากมองด้วยตาเปล่าแล้วเราจะไม่มีทางทราบได้เลยครับว่าแผ่นพื้นนั้นๆ เป็นแผ่นพื้นชนิดทางเดียวหรือสองทางกันแน่ ทั้งนี้เราอาจจะต้องทำการ สอบถาม หรือ เปิดดูจากแบบวิศวกรรมโครงสร้างว่า ตอนที่ทำการก่อสร้างนั้นแผ่นพื้นนั้นๆ มีรายละเอียดของการยึดรั้งหรือการเสริมเหล็กเป็นอย่างไรกันแน่ เราถึงจะทราบได้อย่างแน่ชัดว่าแผ่นพื้นนั้นๆ เป็นแผ่นพื้นชนิดใดกันแน่นั่นเองนะครับ
ภายในสัปดาห์หน้าผมจะขออนุญาตมาพูดต่อถึงเรื่อง แผ่นพื้นชนิดวางตัวอยู่บนคานที่เป็น แผ่นพื้นทางเดียว และ แผ่นพื้นสองทาง กันต่อ หากว่ามีเพื่อนๆ ท่านใดที่มีความสนใจในหัวข้อๆ นี้เป็นพิเศษ ก็สามารถที่จะติดตามอ่านบทความฉบับนี้ของผมกันได้นะครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#ความรู้เกี่ยวกับการออกแบบโครงสร้างเหนือและใต้ดิน
#เกริ่นนำความรู้เรื่องแผ่นพื้นคอนกรีต
