สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน
วันนี้ผมจะขอมาขยายความต่อจากโพสต์เมื่อวานกันสักนิดอีกสักโพสต์นะครับ ทั้งนี้เพื่อที่เพื่อนๆ จะได้มีความเข้าใจในเรื่องนี้ให้มากยิ่งขึ้น และ จะได้สามารถนำหลักการนี้ไปประยุกต์ใช้งานได้ในสถานการณ์จริงๆ นะครับ

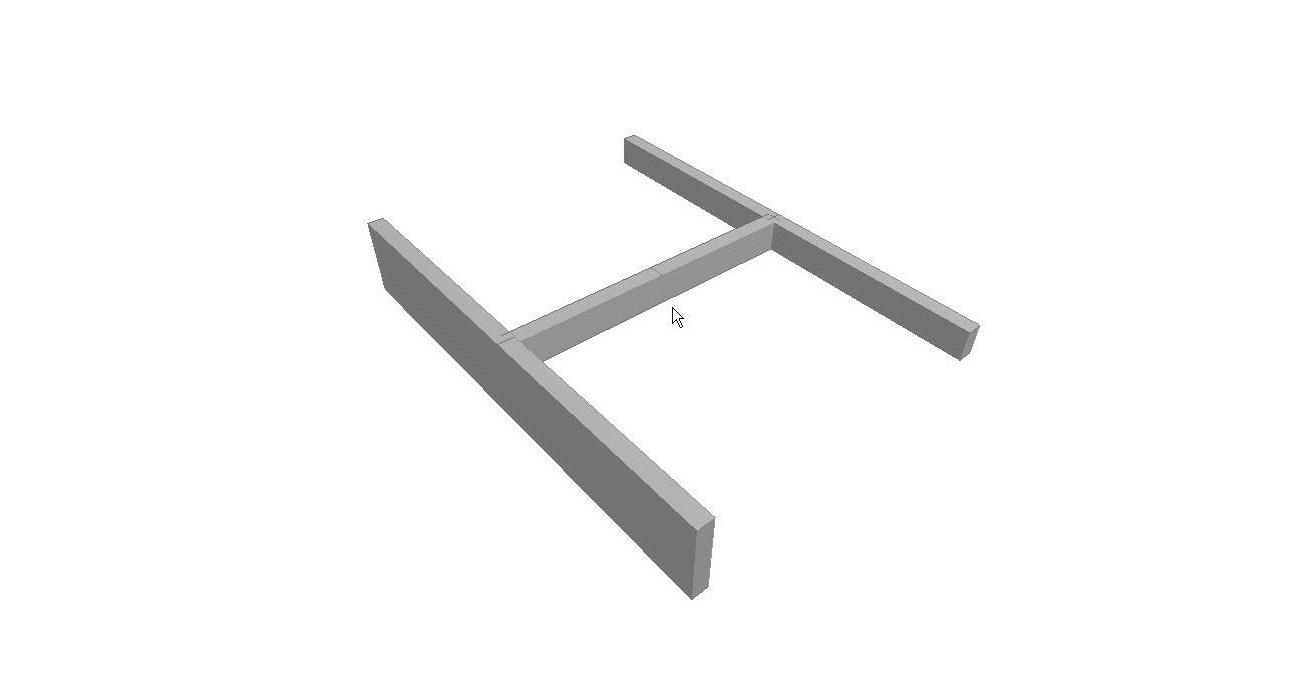

(รูปที่ 1)
เรามาดู ตย ที่ผมเตรียมมาให้เพื่อนๆ ได้ดูกันในวันนี้เลยนะครับ เริ่มจากผมมีคานฝากซึ่งรับ CONCENTRATED LOAD ขนาด 10,000 kgf ซึ่งมีความยาวของคานเท่ากับ 4 m ฝากบนคานหลักทางด้าน ขวา และ ซ้าย มือที่มีความยาวเท่าๆ กันคือ 6 m โดยที่คานฝากและคานหลักทางขวามือจะมีขนาดเท่ากัน ส่วนคานหลักทางด้านซ้ายมือจะมีขนาดใหญ่กว่ามากๆ (ดูรูปที่ 1 ประกอบนะครับ)

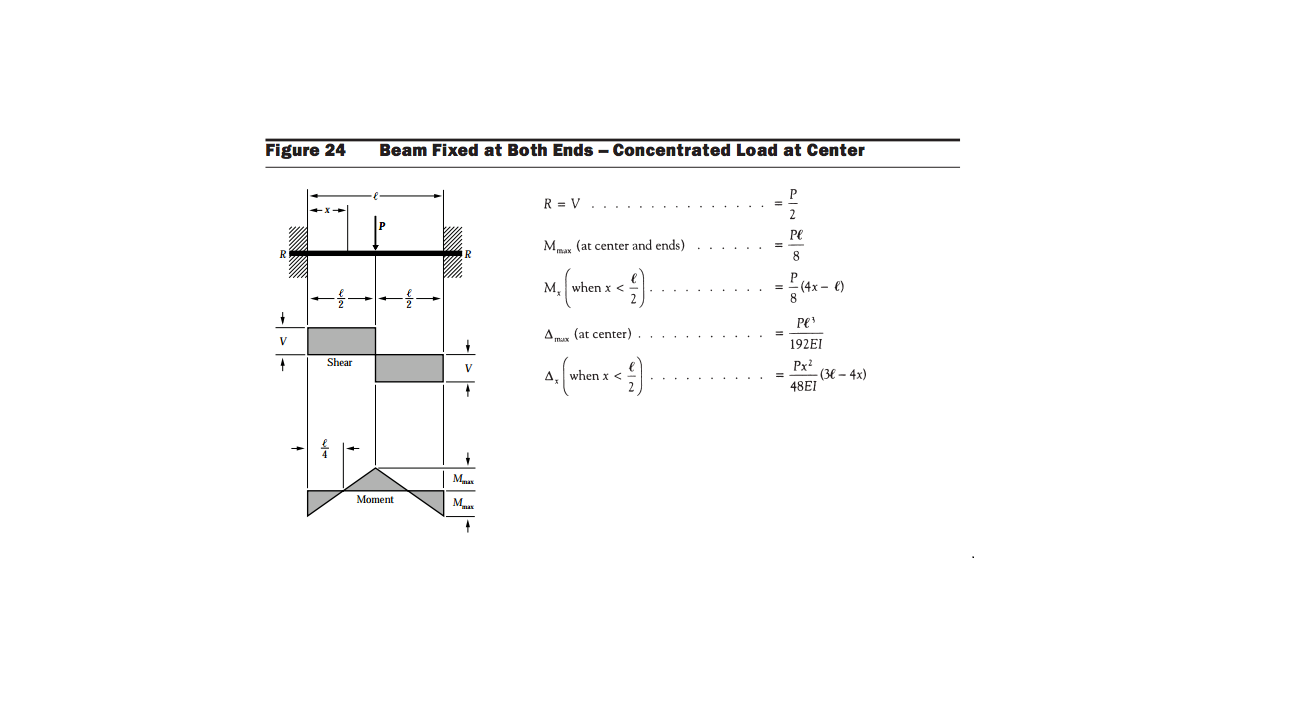

(รูปที่ 2)
ถ้าหากว่าเราจะใช้หลักการอย่างง่ายตามวิธีคิดที่ผลกล่าวถึงเมื่อวาน จะพบว่าวิธีในการถ่าย นน จะเป็นแบบง่าย คือ จะมีเฉพาะแรงกระทำในแนวดิ่งเท่านั้น โดยที่คานทั้งสองข้างต้องรับ นน เท่าๆ กัน คือ 10,000/2 = 5,000 kgf ดังนั้นจะทำให้คานหลักทั้งสองมีขนาดโมเมนต์ดัดแบบลบมีค่าเท่ากับ PL/8 = (5,000)(6)/8 = 3,750 kgf-m นะครับ (ดูรูปที่ 2 ประกอบ)
เราจะมาดูผลจากการวิเคราะห์โครงสร้างด้วยซอฟต์แวร์ทาง FINITE ELEMENT เพื่อเปรียบเทียบผลจากที่วิเคราะห์โดยวิธีการอย่างง่ายกันบ้างนะครับ
จะพบว่า นน บรรทุกต่างๆ ของคานฝากที่ถูกถ่ายแรงมาให้แก่คานหลักจะถือว่าคนละเรื่องกับวิธีการแรกเลยนะครับ คือ จะมีทั้งแรงดัด และ แรงกระทำในแนวดิ่ง จากคานฝากกระทำกับคานหลักด้วยนะครับ

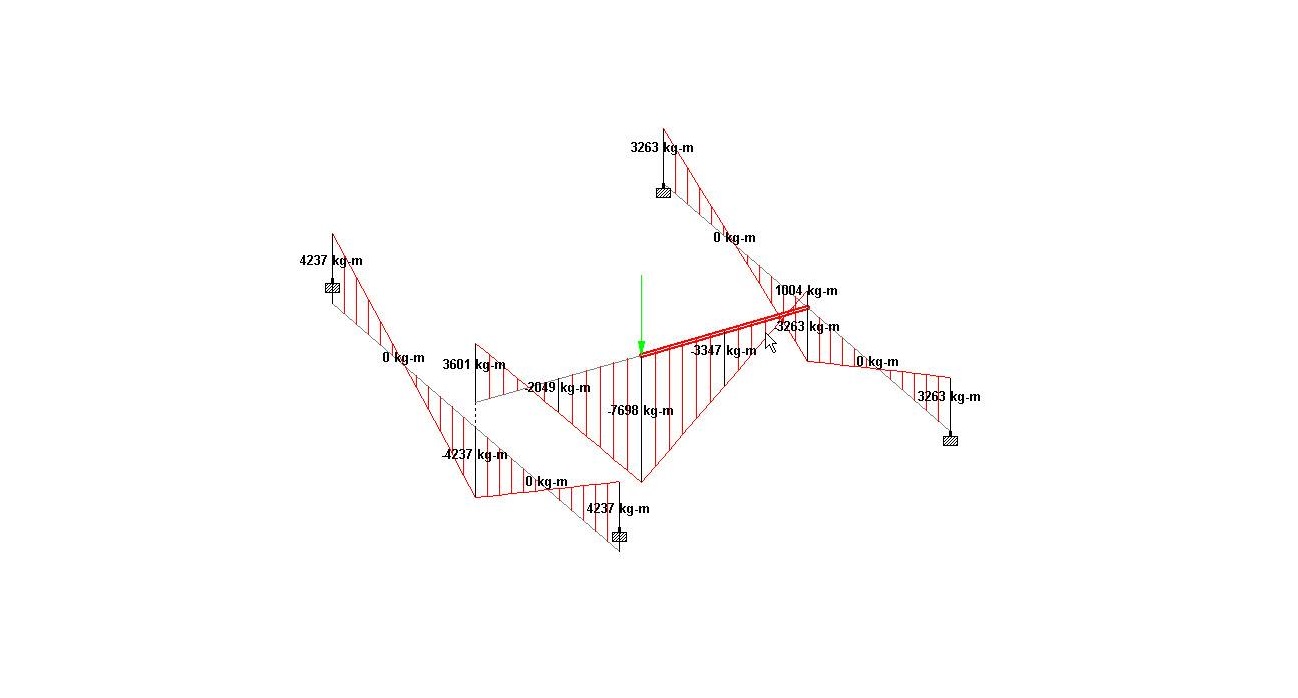

(รูปที่ 3)
จะเห็นได้ว่าค่าแรงดัดที่ปลายของคานหลักตัวขวาจะมีค่าเท่ากับ 3,263 kgf-m ซึ่งจะน้อยกว่า 3,750 kgf-m อยู่เล็กน้อย ส่วนคานทางซ้ายมือ จะมีค่าเท่ากับ 4,237 kgf-m ซึ่งจะมากกว่า 3,750 kgf-m อยู่เล็กน้อยเช่นกัน (ดูรูปที่ 3 ประกอบ)
จะเห็นได้ว่าสาเหตุที่เกิดเหตุการณ์เช่นนี้ก็เพราะว่า STIFFNESS ของคานหลักทั้งสองข้างจะมีค่าไม่เท่ากัน ซึ่งในที่นี้ STIFFNESS ของตัวขวาจะมีค่าน้อยกว่า STIFFNESS ของตัวซ้ายเนื่องจากคานทั้งสองนี้มีขนาดความยาวที่เท่าๆ กัน แต่ จะมีขนาดของโมเมนต์ความเฉื่อยที่ต่างกันนั่นเอง
ก็หวังว่าเมื่อเพื่อนๆ ได้เห็น ตย นี้แล้วจะเกิดความเข้าใจแล้วนะครับว่าในบางครั้งเมื่อเราต้องวิเคราะห์โครงสร้างคานในระบบ GRID ที่ขนาดของคานหลักและคานรองที่ใกล้เคียงกัน เราก็พอที่จะเลือกใช้วิธีการถ่ายแรงโดยวิธีอย่างง่ายได้ แต่ เมื่อเราต้องวิเคราะห์โครงสร้างที่จะมีขนาดของคานที่ต่างกันมากๆ การเลือกใช้วิธีการถ่าย นน อย่างง่ายก็อาจไม่เหมาะสมเสมอไปนะครับ โดยเราอาจจะเลือกใช้วิธีการจำลองโดยละเอียด หรือ อาจจะเลือกใช้โปรแกรมทาง FINITE ELEMENT เพื่อช่วยในการวิเคราะห์โครงสร้างก็ได้ ทั้งนี้ก็เพื่อที่จะได้สามารถทำการออกแบบเหล้กเสริมในคานหลักและคานรองได้อย่างถูกต้อง เหมาะสม และ ประหยัด นั่นเองครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
ADMIN JAMES DEAN
